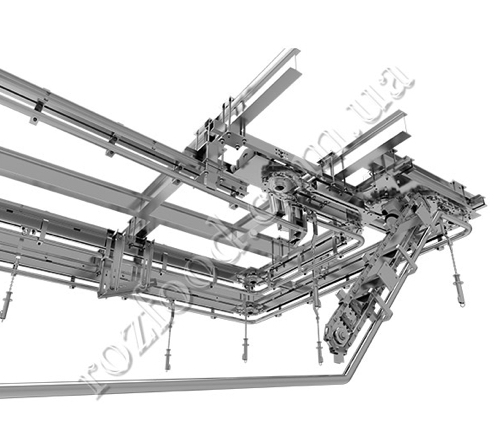

Під час забою свиней чи ВРХ одним з проміжних результатів є отримання туш та напівтуш, які потрібно рухати вздовж технологічної лінії. Для механізації процесу використовують підвісні шляхи https://rozfood.net/c/overhead-tracks/. За їх допомогою вантаж легко пересувати, та ще й сировина знаходиться у зручному положенні для подальшого опрацювання.
Типи підвісних шляхів
Підвісний шлях являє собою монорейку, яку за допомогою кронштейнів фіксують на несучих конструкціях. Останні жорстко приєднують до підлоги, стін або стелі. Щоб мати змогу пересувати по рейці туші чи напівтуші, їх чіпляють на гаки звичайні чи роликові або тролеї (гаки з коліщатами).
Смугові
Смуговий — це найдешевший тип підвісного шляху. В якості монорейки використовують сталеву смугу 65х12 мм, пофарбовану проти іржі. Подібна конструкція габаритна, важка і не має сучасного вигляду. А головне — не дуже зручна у використанні через те, що тролеї нерідко заклинює, плюс існує ненульова імовірність зіскакування гака з рейки.
Трубчасті
Цей тип найбільш розповсюджений на виробництві завдяки міцному та простому механізму, а також повній відповідності санітарно-технічним вимогам. Рейка зроблена зі сталевої труби (60,3 х 3,5 мм) — нержавіючої AISI 304 або конструкційної Ст 3, з гарячим цинкуванням чи пофарбованої. Також до комплекту входять й інші пристрої.
- Несуча конструкція (опори, балки та ригелі).
- Стрілки поворотні, три- та чотирипроменеві.
- Повороти.
- Кронштейни.
- Диференційний підйомник.
- Телескоп
- Візок для гаків.
- Ділянка опускання напівтуш.
- Маніпулятор для навантажування.
- Ваги.
- Кардан одинарний або розсувний.
- Відсікач.
- Пружинний балансир та інші деталі.
Рейка кріпиться до балок та ригелів за допомогою кронштейнів. Повороти та стрілки потрібні для зміни напрямку пересування вантажу, яке виконується вручну. Більш ефективно працює підвісний шлях з реверсивним конвеєром. В комплект останнього входять: ділянки траси, комплект електрообладнання, привід, натяжний пристрій, тяговий елемент з візками та каретками, аварійний запобіжник.
Інші моделі
Бірейковий підвісних шлях розповсюджений у Франції. Складається з двох напрямних П-подібних або прямокутних рейок, зроблених з алюмінію або нержавіючої сталі. Алюмінієві тролеї мають нейлонові ролики, за рахунок чого рухаються плавно та дуже тихо. В порівнянні з трубчастим помітно дорожчий.
В Італії широко використовують Italmodular — підвісні шляхи з ω-подібного профілю з проріззю унизу. Монорейка зроблена з анодованого алюмінію, за рахунок чого повністю виключене викришування матеріалу та його корозія. Тролеї з нейлоновими коліщатами на підшипниках рухаються швидко, легко та без шуму. Ця модель, як і французька, має сучасний естетичний вигляд.
